xf task 协程调度器详解 ​

作者

kirto

本文主要说明，xf task的功能、移植和使用。

xf_task 介绍 ​

背景 ​

在嵌入式系统中，任务调度是系统运行的核心。场景的调度方式有抢占式和协作式。 抢占式调度是大多数实时操作系统（RTOS）采用的方式，能够中断正在运行的任务切换到优先级更高的任务，适用于对实时性要求高的场景。 但实现较为复杂，容易引发资源竞争，每个任务的开销大也是其无法适用于更加极限的嵌入式环境中。 相比之下，协作式调度在任务主动让出 CPU 控制权时进行切换。其实现简单、切换开销小，更容易避免资源竞争问题。 尽管市面上绝大多数 RTOS 以抢占式调度为主，但在许多低功耗和资源受限的场景中，协作式调度的优势往往更加重要。

介绍 ​

xf_task 是 XFusion 的一个核心功能。其本身是一个轻量级协作式调度器。可以跑在多线程的环境下也可以跑在裸机的环境中。 相比于RTOS，其本身的占用仅仅需要 2.5k （keil ac5 编译得出）左右，且创建一个 ntask 任务仅仅需要 96B 的大小。 xf_task 实现了三种任务：ctask（有栈协程）、 ntask（无栈协程）和 ttask （定时器任务） ctask 提供了上下文保存，使用体验上无限接近于线程。 ntask 提供了非常轻量的任务方式，非常适合资源受限的嵌入式设备。 ttask 提供了软件定时器的拓展。

功能 ​

xf task支持非常丰富的功能，这些功能后续会一一进行详细介绍：

  1. 协作式调度，支持裸机移植，支持多线程中构造多个调度器 裸机和多线程中移植
  2. 支持三种种任务，ttask （定时任务）、ntask（无栈协程）、ctask （有栈协程）三种任务用法
  3. 移植简单，ttask、ntask 仅需对接时间戳的获取。ctask 对接上下文的创建和切换函数（可通过宏屏蔽）xf_task 配置项详解
  4. 支持协作式优先级 优先级机制
  5. 支持两种消息队列，queue和ctask_queue 消息队列机制
  6. 支持任务触发机制 时间触发和事件触发
  7. 支持紧急任务 紧急任务机制
  8. 支持任务饥饿度机制 任务饥饿与饥饿度
  9. 支持 mbus 发布订阅机制 同步/异步的发布订阅机制
  10. 支持任务池机制 任务池和任务回收机制
  11. 仅依赖 xf_utils, 支持 c99

开源地址 ​

github 开源地址：https://github.com/x-eks-fusion/xf_task
gitee 开源地址：https://gitee.com/x-eks-fusion/xf_task

原理介绍 ​

调度器原理 ​

调度流程图 ​

调度流程解析 ​

源码位置 ​

调度部分的代码主要是在 src/kernel/xf_task_manager.c 文件的 void xf_task_manager_run(xf_task_manager_t manager) 函数中。

调度流程 ​

  1. 任务创建：
    • 不同的任务创建过程并不相同。但是它们共同继承 xf_task_base_t 基类
    • 无论什么任务，创建后会进入阻塞态
  2. 阻塞态：
    • 通过handle的虚函数，不同的任务有不同的阻塞条件处理函数。
    • ctask和ntask由于无阻塞条件，所以自动进入就绪态。后续遇到delay等函数才会带着阻塞条件（时间或事件）再次进入阻塞态
    • ttask会经过一次delay时间后，从阻塞态过度到就绪态
    • 此外这里会对比所有时间条件的最小值，这将为后续的空闲任务提供最大的休息时间
  3. 就绪态：
    • 就绪态会从高到低不同优先级（数值越小优先级越高）找到可执行的任务并让其进入运行态。
    • 就绪态找到了可以运行的任务后就不会继续遍历
    • 如果没有就绪任务，则会再次更新阻塞态中时间最小值，并将其作为空闲任务最大休息时间传递给空闲任务。后运行空闲任务。空闲任务运行完毕进入下一次调度
  4. 运行态：
    • 运行态中的不同任务进行运行不同的exec的虚函数
    • 运行完毕则再度进入下一次调度
  5. 挂起态：
    • 挂起态时用户自己主动挂起不希望运行的任务。当挂起任务出于阻塞态时，挂起的时间将不会算入阻塞时间。
    • 挂起的任务不会进入调度器，除非用户手动释放。
    • 释放后的任务进入阻塞态，再次参与调度。
  6. 删除态：
    • 当任务被删除时，不会立即删除。第一时间将会被放入删除态中。
    • 删除态真正的处理会在调度器进入空闲之前，统一被释放掉。
    • 在内存池中，任务的删除态被替换为内存池回收函数。以便后续重复利用。

对象及继承关系 ​

继承关系图 ​

不同对象的具体结构 ​

这里采用了观察者模式来实现该功能，调度器对象 task_manager 不依赖具体的任务对象，转而依赖其基类 task_base 。这使得具体的 task 子类可以随意拓展，解耦了整体的逻辑结构。

task_base 对象 ​

c
typedef struct _xf_task_base_t {
    xf_list_t node;                 /*!< 任务节点，挂载在 manager 上 */
    xf_task_manager_t manager;      /*!< 保存 task 所属的 manager ，以便更快访问 manager */
    xf_task_func_t func;            /*!< 每个任务所执行的内容 */
    void *arg;                      /*!< 任务中用户定义参数 */
    uint32_t type:      2;          /*!< 任务类型，见 @ref xf_task_type_t */
    uint32_t state:     3;          /*!< 任务状态，见 @ref xf_task_state_t */
    uint32_t flag:      8;          /*!< 任务标志位，外部设置的标志位，内部只会读取不会设置 */
    uint32_t signal:    9;          /*!< 任务间信号，内部传递消息使用，外部无法设置，
                                     *   见 XF_TASK_SIGNAL_* 宏 */
    uint32_t priority:  10;         /*!< 任务优先级，具体最大值参考 @ref XF_TASK_PRIORITY_LEVELS */
    uint32_t delay;                 /*!< 对类型于有上下文是延时时间，对于没有上下文则是定时周期  */
    xf_task_time_t wake_up;          /*!< 唤醒时间，通过延时时间计算而来 */
    xf_task_time_t suspend_time;    /*!< 挂起时间，挂起期间内的时间不会算入延时时间 */
    int32_t timeout;                /*!< 超时时间，正数为超时时间，负数则属于提前唤醒 */
    const xf_task_vfunc_t *vfunc;   /*!< 虚函数指针，由子对象实现具体操作。
                                     *   虚函数指针是实现不同类型任务统一调度的关键 */
    xf_task_delete_t delete;        /*!< 虚函数指针，其内容通常为回收任务内存
                                     *   task pool 中通过替换它实现任务池回收任务 */

#if XF_TASK_HUNGER_IS_ENABLE
    xf_list_t hunger_node;          /*!< 饥饿节点，挂载在 manager 上的 hunger_list 上，
                                     *   以便更快速的遍历饥饿任务 */
    uint32_t hunger_time;           /*!< 任务饥饿度，单位为 ms。超过该时间，任务爬升一个优先级 */
#endif

#if XF_TASK_USER_DATA_IS_ENABLE
    void *user_data;                /*!< 用户传递的参数 */
#endif // XF_TASK_USER_DATA_IS_ENABLE

} xf_task_base_t;

提供了所有 task 的公共部分。其中比较重要的是这里定义了一个虚函数表 constructor, reset, update, exec。这就是每个子对象需要实现的虚函数。对于 task_manager 来说，操作的也是这 task 的公共部分。其余非公共部分通过虚函数来间接实现。

ttask 对象 ​

c
typedef struct _xf_ttask_handle_t {
    xf_task_base_t base;    /*!< 继承父对象 */
    uint32_t count;         /*!< 记录 ttask 剩余循环次数 */
    uint32_t count_max;     /*!< 记录 ttask 循环次数上限 */
} xf_ttask_handle_t;

继承于 task_base 对象。 除了这个对象之外，还需要实现一个注册函数 void xf_xxx_vfunc_register(void) 。 这里会通过 task 注册表 xf_task_reg.inc 自动生成。注册需要对接父函数的虚函数。定时器支持任意次数的循环和无限循环。

ntask 对象 ​

c
typedef struct _xf_ntask_handle_t {
    xf_task_base_t base;                /*!< 继承父对象 */
    xf_ntask_compare_func_t compare;    /*!< 直到这个函数返回 0，会通过事件信号触发调度 */
    xf_ntask_status_t status;           /*!< 记录 ntask 退出状态 */
    xf_list_t lc_list;                  /*!< 记录 ntask 上下文 */
    xf_list_t args_list;                /*!< 参数收集器 */
} xf_ntask_handle_t;

继承于 task_base 对象。 除了这个对象之外，还需要实现一个注册函数 void xf_xxx_vfunc_register(void) 。 这里会通过 task 注册表 xf_task_reg.inc 自动生成。注册需要对接父函数的虚函数。 无栈协程实现，借鉴了 protothread 的实现。 通过 switch case 的封装实现了循环以及 delay 的功能。 支持任意层级的嵌套。

ctask 对象 ​

c
typedef struct _xf_ctask_handle_t {
    xf_task_base_t base;        /*!< 继承 task_base 父对象 */
    size_t stack_size;          /*!< 任务上下文堆栈大小 */
    xf_task_context_t context;  /*!< 任务上下文对象 */
    void *stack;                /*!< 任务上下文堆栈地址 */
    xf_list_t queue_node;       /*!< 队列等待 */
} xf_ctask_handle_t;

继承于 task_base 对象。相比无栈协程，该对象需要对接保存上下文和切换上下文的函数。而且用户需要提供 XF_TASK_CONTEXT_TYPE 上下文的对象类型。当然如果你觉得移植困难，可以通过配置文件屏蔽 ctask 只用 ttask 和 ntask。

task_manager 对象 ​

c
typedef struct _xf_task_manager_handle_t {
    xf_task_t current_task;                         /*!< 当前执行任务 */
    xf_task_t urgent_task;                          /*!< 紧急任务 */
    xf_list_t ready_list[XF_TASK_PRIORITY_LEVELS];  /*!< 任务就绪队列 */
    xf_list_t blocked_list;                         /*!< 任务阻塞队列 */
    xf_list_t suspend_list;                         /*!< 任务挂起队列，挂起任务不参与调度，需要手动恢复 */
    xf_list_t destroy_list;                         /*!< 任务销毁队列，进行异步销毁 */
    xf_task_on_idle_t on_idle;                      /*!< 空闲任务回调 */
#if XF_TASK_HUNGER_IS_ENABLE
    xf_list_t hunger_list;                          /*!< 任务饥饿队列，达到其指定值进行跳跃 */
#endif // XF_TASK_HUNGER_IS_ENABLE
#if XF_TASK_CONTEXT_IS_ENABLE
    xf_task_context_t context;                      /*!< 调度器上下文 */
#endif // XF_TASK_CONTEXT_IS_ENABLE
} xf_task_manager_handle_t;

位于 kernel 文件夹内，用于调度任务的运行。默认有 default_manager。不同线程中可以创建独立的 task_manager , 对应的函数都有 xxx_with_manager 版本。

功能详解 ​

三种任务的用法 ​

ttask、ntask、ctask三种任务本质上都是异步的，只不过为了更方便用户的同步使用习惯而封装更像是写“裸机”。

异步调用 ttask ​

c
#include "xf_task.h"
#include <stdio.h>

static void task(xf_task_t task)
{
    printf("hello ttask");
}

void app_main()
{
    // 创建任务
    xf_ttask_create(task, (void *)1, 1, 1000, 5);
    // 创建无限循环任务
    xf_ttask_create_loop(task, (void *)2, 1, 2000);
}
c

/**
 * @brief 创建 ttask 循环任务。
 *
 * @param func ttask 任务执行的函数。
 * @param func_arg 用户自定义执行函数参数。
 * @param priority 任务优先级。
 * @param delay_ms 任务延时周期，单位为毫秒。
 * @return xf_task_t 任务对象，返回为 NULL 则表示创建失败
 */
xf_task_t xf_ttask_create_loop(xf_task_func_t func, void *func_arg, uint16_t priority, uint32_t delay_ms);

/**
 * @brief 创建指定次数的 ttask 任务。
 *
 * @param func ttask 任务执行的函数。
 * @param func_arg 用户自定义执行函数参数。
 * @param priority 任务优先级。
 * @param delay_ms 任务延时周期，单位为毫秒。
 * @param count 任务循环的次数上限。
 * @return xf_task_t 任务对象，返回为 NULL 则表示创建失败
 */
xf_task_t xf_ttask_create(xf_task_func_t func, void *func_arg, uint16_t priority, uint32_t delay_ms, uint32_t count);

优点：

  • 周期性任务很方便
  • 创建任务的开销非常小
  • 可以选择多次循环还是无限循环
  • 移植难度简单

缺点：

  • 遇到非周期任务，使用起来很麻烦。异步的逻辑构思很麻烦。
  • 不允许出现 delay 等阻塞函数。

同步调用 ctask ​

c
#include "xf_task.h"
#include <stdio.h>

static void task(xf_task_t task)
{
    // 获取任务参数
    while (1) {
        printf("hello ctask");
        // 使用 ctask 专属延时函数
        xf_ctask_delay(1000);
    }
}
void app_main()
{
    // 创建任务
    xf_ctask_create(task, (void *)1, 1, 1024);
}
c
/**
 * @brief 创建 ctask 任务。
 *
 * @param func ctask 任务执行的函数。
 * @param func_arg 用户自定义执行函数参数。
 * @param priority 任务优先级。
 * @param stack_size 任务上下文堆栈大小。
 * @return xf_task_t 任务对象，返回为 NULL 则表示创建失败
 */
xf_task_t xf_ctask_create(xf_task_func_t func, void *func_arg, uint16_t priority, size_t stack_size);

优点：

  • 创建大循环，并且可以调用 delay 等阻塞函数。
  • 嵌套非常方便，不需要修改原有函数。
  • 同步调用思维，更加贴近裸机的调用习惯。

缺点：

  • 单个任务的开销比较大，不适合多次创建。
  • 需要额外移植保存上下文，移植难度较大。

更加轻量级的同步调用 ntask ​

c
#include "xf_task.h"
#include <stdio.h>

static void task(xf_task_t task)
{
    XF_NTASK_BEGIN(task);

    while (1) {
        printf("hello ntask\n");
        // ntask 专属延时
        xf_ntask_delay(1000);
    }

    XF_NTASK_END();
}

void app_main()
{
    // 创建任务
    xf_ntask_create(task, (void *)1, 1);
}
c
/**
 * @brief 创建无栈协程
 *
 * @param manager 任务调度器
 * @param func 任务执行函数
 * @param func_arg 任务参数
 * @param priority 任务优先级
 * @return xf_task_t 任务对象，NULL 表示创建失败
 */
xf_task_t xf_ntask_create(xf_task_func_t func, void *func_arg, uint16_t priority);

优点：

  • 创建大循环，并且可以调用 delay 等阻塞函数。
  • 同步调用思维，更加贴近裸机的调用习惯。
  • 单个任务开销很小。
  • 移植难度简单。

缺点：

  • 不能保存临时变量，需要借助到变量池。
  • 可以嵌套，但是需要修改原有的函数。

task_manager 的函数及其用法 ​

task_manager 任务管理器，主要的作用就是参与调度。其 xf_task_manager_run 函数需要被放到无限循环中。 裸机中，我们一般只有一个 task_manager ，于是，封装了一个 default_task_manager 简化了调用的管理器参数的传入。 任务管理器支持 Tickless 模式，可以通过空闲函数的参数（最大空闲时间）进行休眠。休眠器件 SysTick 会不起作用。所以我们提供了补偿函数，用户通过 RTC 等手段记录休眠真实时间，然后通过调用补偿函数，对现有的任务进行补偿。以此达到空闲时休眠的效果。

API 展示 ​

任意任务管理器操作函数 ​

  • 创建任务管理器：
C
xf_task_manager_t xf_task_manager_create(xf_task_on_idle_t on_idle);
  • 设置 manager 的空闲回调函数：
C
xf_err_t xf_task_manager_set_idle(xf_task_manager_t manager, xf_task_on_idle_t on_idle);
  • 启动任务管理器调度任务：
C
void xf_task_manager_run(xf_task_manager_t manager);
  • 为任意任务管理器紧急任务：
C
xf_err_t xf_task_set_urgent_task_with_manager(xf_task_manager_t manager, xf_task_t task, bool force);
  • 为任意任务管理器设置时间补偿：
C
xf_err_t xf_task_manager_set_compensation_time(xf_task_manager_t manager, xf_task_time_t time_ms);

默认任务管理器操作函数 ​

  • 创建默认的任务管理器：
C
xf_err_t xf_task_manager_default_init(xf_task_on_idle_t on_idle);
  • 置默认任务管理器的空闲回调函数：
C
xf_err_t xf_task_manager_set_default_idle(xf_task_on_idle_t on_idle);
  • 获取默认的任务管理器：
C
xf_task_manager_t xf_task_get_default_manager(void);
  • 启动任务管理器调度任务：
C
void xf_task_manager_run_default(void);
  • 为默认任务管理器紧急任务：
C
xf_err_t xf_task_set_urgent_task(xf_task_t task, bool force);
  • 为默认任务管理器设置时间补偿：
C
xf_err_t xf_task_manager_set_compensation_time_default(xf_task_time_t time_ms);

其它操作函数 ​

  • 获取管理器运行的任务：
C
xf_task_t xf_task_manager_get_current_task(xf_task_manager_t manager);
  • 设置当前任务为就绪态：
C
xf_err_t xf_task_manager_task_ready(xf_task_manager_t manager, xf_task_t task);
  • 设置当前任务为挂起态：
C
xf_err_t xf_task_manager_task_suspend(xf_task_manager_t manager, xf_task_t task);
  • 设置当前任务为删除态：
C
xf_err_t xf_task_manager_task_destory(xf_task_manager_t manager, xf_task_t task);
  • 设置当前任务为阻塞态：
C
xf_err_t xf_task_manager_task_blocked(xf_task_manager_t manager, xf_task_t task);

task_base 的函数及其用法 ​

task_base 是 ttask、ntask、ctask的基类，所以它的函数方法可以给这三个子类使用。 但是子类的函数方法是不能通用的。

API 展示 ​

任务调度相关函数 ​

  • 删除任务：
C
void xf_task_delete(xf_task_t task);
  • 重置任务：
C
void xf_task_reset(xf_task_t task);
  • 挂起任务：
C
xf_err_t xf_task_suspend(xf_task_t task);
  • 恢复任务：
C
xf_err_t xf_task_resume(xf_task_t task);
  • 触发任务：
C
xf_err_t xf_task_trigger(xf_task_t task);

查询任务 ​

  • 查询任务状态：
C
xf_task_state_t xf_task_get_state(xf_task_t task);
  • 查询任务类型：
C
xf_task_type_t xf_task_get_type(xf_task_t task);
  • 查询任务优先级：
C
uint16_t xf_task_get_priority(xf_task_t task);
  • 查询任务超时：
C
int32_t xf_task_get_timeout(xf_task_t task);
  • 查询任务所属调度器：
C
xf_task_manager_t xf_task_get_manager(xf_task_t task);
  • 查询任务传入参数：
C
void *xf_task_get_arg(xf_task_t task);

设置任务 ​

  • 设置任务延时：
C
xf_err_t xf_task_set_delay(xf_task_t task, uint32_t delay_ms);
  • 设置任务优先级：
C
xf_err_t xf_task_set_priority(xf_task_t task, uint16_t priority);
  • 设置任务执行函数：
C
xf_err_t xf_task_set_func(xf_task_t task, xf_task_func_t func, void *arg);

饥饿值机制相关 ​

这部分需要设置 XF_TASK_HUNGER_ENABLE 为 1

  • 启用并设置任务饥饿值：
C
void xf_task_feel_hungery_enable(xf_task_t task, uint32_t hunger_time);
  • 禁用任务饥饿值：
C
void xf_task_feel_hungery_disable(xf_task_t task);

user_data 相关 ​

这部分需要设置 XF_TASK_USER_DATA_ENABLE 为 1

  • 设置任务 user_data：
C
xf_err_t xf_task_set_user_data(xf_task_t task, void *user_data);
  • 查询任务 user_data：
C
void *xf_task_get_user_data(xf_task_t task);

ttask 的函数及其用法 ​

ttask 的本身函数是形如 xxx_with_manager 结构。在多线程多协程的环境中，可以跑在不同的任务管理器中。 多线程环境下，一个线程跑一个任务管理器，跨任务管理器的通讯需要用线程间通讯 详见：多线程移植 但在裸机环境或者多线程中只用一个线程跑协程的环境下，就可以直接使用不带 _with_manager 的函数，简化了函数的调用。 ttask 的延时时间为 0 的时候，ttask将会变成一个纯事件触发的任务。只有调用 xf_task_trigger() 函数才能被执行。

API 展示 ​

任意任务管理器的函数操作 ​

  • 创建指定次数的定时器任务：
C
xf_task_t xf_ttask_create_with_manager(xf_task_manager_t manager,
                                       xf_task_func_t func,
                                       void *func_arg,
                                       uint16_t priority,
                                       uint32_t delay_ms,
                                       uint32_t count);
  • 创建无限循环的定时器任务：
C
xf_task_t xf_ttask_create_loop_with_manager(xf_task_manager_t manager,
                                            xf_task_func_t func,
                                            void *func_arg,
                                            uint16_t priority,
                                            uint32_t delay_ms);

默认任务管理器的函数操作 ​

  • 创建指定次数的定时器任务：
C
xf_task_t xf_ttask_create(xf_task_func_t func, void *func_arg, uint16_t priority, uint32_t delay_ms, uint32_t count);
  • 创建无限循环的定时器任务：
C
xf_task_t xf_ttask_create_loop(xf_task_func_t func, void *func_arg, uint16_t priority, uint32_t delay_ms);

其它 ttask 专属操作函数 ​

  • 设置 ttask 循环次数：
C
xf_err_t xf_ttask_set_count(xf_task_t task, uint32_t count);
  • 查询 ttask 剩余循环次数：
C
uint32_t xf_ttask_get_count(xf_task_t task);
  • 设置 ttask 总循环次数：（此函数需要配合任务复位才能生效）
C
xf_err_t xf_ttask_set_count_max(xf_task_t task, uint32_t count_max);

当任务初始化的时候，count_max 和 count 会被设置成循环次数。此后 count_max 记录一开始设置的循环次数，用于复位时重置循环次数。count 则是实际剩余循环次数。 当任务的 count 到达 0 后，任务会被自动丢入删除态进行销毁。

ctask 的函数及其用法 ​

ctask 保存了上下文。任务在创建后即可进入就绪态运行。如果遇到 xf_ctask_delay 或者是 xf_ctask_queue_xxx 相关的 API 则进入阻塞态。 ctask 的专属消息队列相比普通消息队列多了一个超时的功能。使得消息队列在等待的情况下不耽误其余任务的运行。

API 展示 ​

任意任务管理器的函数操作 ​

  • 创建有栈协程：
C
xf_task_t xf_ctask_create_with_manager(xf_task_manager_t manager,
                                       xf_task_func_t func,
                                       void *func_arg,
                                       uint16_t priority,
                                       size_t stack_size);
  • ctask 延时函数：
C
void xf_ctask_delay_with_manager(xf_task_manager_t manager, uint32_t delay_ms);
  • ctask 消息队列创建：
C
xf_ctask_queue_t xf_ctask_queue_create_with_manager(xf_task_manager_t manager,
                                                    const size_t size,
                                                    const size_t count);

默认任务管理器的函数操作 ​

  • 创建有栈协程：
C
xf_task_t xf_ctask_create(xf_task_func_t func, void *func_arg, uint16_t priority, size_t stack_size);
  • ctask 延时函数：
C
void xf_ctask_delay(uint32_t delay_ms);
  • ctask 消息队列创建：
C
xf_ctask_queue_t xf_ctask_queue_create(const size_t size, const size_t count);

其它 ctask 专属操作函数 ​

  • ctask 消息队列发送：
C
xf_err_t xf_ctask_queue_send(xf_ctask_queue_t queue, void *buffer, uint32_t timeout);
  • ctask 消息队列接收：
C
xf_err_t xf_ctask_queue_receive(xf_ctask_queue_t queue, void *buffer, uint32_t timeout);

ntask 的函数及其用法 ​

ntask 与 ctask 不同的是，它需要在任务函数中开头结尾加入 XF_NTASK_BEGIN(task) 和 XF_NTASK_END()。 此外，ntask 支持嵌套：

c
#include "xf_task.h"
#include <stdio.h>

xf_async_t test(xf_task_t task, int a)
{
    XF_NTASK_BEGIN(task);

    xf_ntask_delay(1000);
    printf("hello ntask\n");

    XF_NTASK_END();
}

static void task(xf_task_t task)
{
    XF_NTASK_BEGIN(task);

    while (1) {
        xf_await(test(task, 1));
    }

    XF_NTASK_END();
}

void app_main()
{
    // 创建任务
    xf_ntask_create(task, (void *)1, 1);
}

如上述例程，如果希望嵌套的函数调用 ctask 专属函数，需要这样才能使用。

API 展示 ​

任意任务管理器的函数操作 ​

  • 创建无栈协程任务：
C
xf_task_t xf_ntask_create_with_manager(xf_task_manager_t manager,
                                       xf_task_func_t func,
                                       void *func_arg,
                                       uint16_t priority);

默认任务管理器的函数操作 ​

  • 创建无栈协程任务：
C
xf_task_t xf_ntask_create(xf_task_func_t func, void *func_arg, uint16_t priority);

无栈协程变量池 ​

由于无栈协程无法保留临时变量，除了使用静态和全局变量之外。ntask提供一个由键值对设置的变量池机制。 用于在 ntask 里面保存变量。

  • 变量池中获取整数：
C
int xf_ntask_args_get_int(xf_task_t *task, const char *name);
  • 变量池中获取浮点数：
C
float xf_ntask_args_get_float(xf_task_t *task, const char *name);
  • 变量池中获取数组：
C
void *xf_ntask_args_get_array(xf_task_t *task, const char *name);
  • 变量池中保存整数：
C
xf_err_t xf_ntask_args_set_int(xf_task_t *task, const char *name, int value);
  • 变量池中保存浮点数：
C
xf_err_t xf_ntask_args_set_float(xf_task_t *task, const char *name, float value);
  • 变量池中保存数组：
C
xf_err_t xf_ntask_args_set_array(xf_task_t *task, const char *name, void *value, unsigned int size, unsigned int len);

无栈协程专用宏函数 ​

很多 API 实际上是通过宏进行封装，不建议自己进行调用。我们可以通过以下宏进行调用。

  • 无栈协程开始宏：
C
XF_NTASK_BEGIN(ntask)
  • 无栈协程结束宏：
C
XF_NTASK_END()
  • 暂时跳出协程：
C
xf_ntask_yield()
  • 阻塞直到条件达成：
C
xf_ntask_until(compare_cb)
  • ntask 专属延时：
C
xf_ntask_delay(delay_ms)
  • 阻塞直到条件达成或超时：
C
xf_ntask_until_timeout(compare_cb, timeout_ms)
  • 结束并退出无栈协程：
C
xf_ntask_exit()
  • 嵌套调用无栈协程：
C
xf_await(func)

xf_task 配置项详解 ​

基本规则 ​

文件夹结构规则 ​

xf_task 的源码文件夹中，拥有四个子文件夹。其最外面有个 xf_task_config_internal.h 文件，在子文件夹也有对应的xxx_config.h，移植者需要自己写一个 xf_task_config.h 的配置文件，其依赖关系如下：

子文件夹源码 --> 子文件夹的 xxx_config.h --> xf_task_config_internal.h --> xf_task_config.h

子文件夹的 xxx_config.h 中包含了当前子文件夹所需要的宏的默认值。如果有不知道的配置，可以自行去这些文件中找到默认值，一般会有注释。

xf_task_config_internal.h 一方面方便集中引入用户的配置文件 xf_task_config.h。另一方面，如果有跨不同子文件夹的公共配置，默认值将会被放到这里。

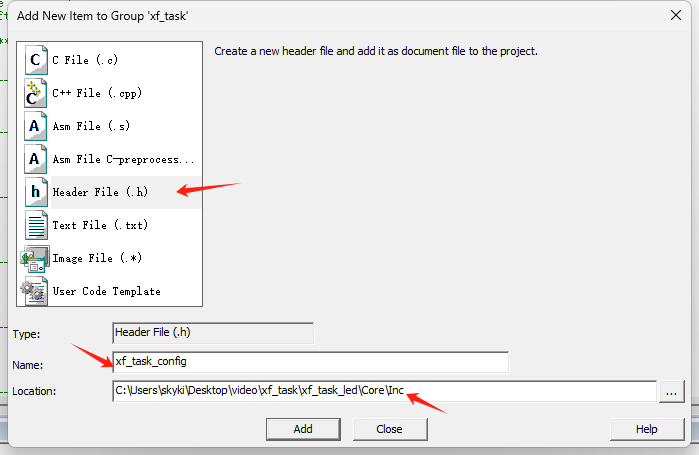

如果你希望所有配置都是默认值，则创建一个空的 xf_task_config.h 即可。配置的项目会覆盖掉默认值。

基础配置宏规则 ​

基础配置宏

c
// 相关功能注释
#ifndef XF_BUFEER_SIZE
#define XF_BUFEER_SIZE  (10)
#endif
  • 一般的配置，我们会在 xxx_config.h 文件中配置一个默认值。以便在用户不配置该选项的情况下，代码能运行。
  • 在其上方也会有解释型注释。方便用户的查询。

开关类配置宏

c
// 希望默认值为1
// 外部配置使用XF_ADC_ENABLE，内部调用使用XF_ADC_EN
#if !defined(XF_ADC_ENABLE) || (XF_ADC_ENABLE)
#define XF_ADC_IS_ENABLE (1)   	/* 默认配置 */
#else
#define XF_ADC_IS_ENABLE (0)
#endif


// 希望默认值为0
// 外部配置使用XF_ADC_ENABLE，内部调用使用XF_ADC_EN
#if !defined(XF_ADC_DISABLE) || (XF_ADC_DISABLE)
#define XF_ADC_IS_ENABLE (0)	/* 默认配置 */
#else
#define XF_ADC_IS_ENABLE (1)
#endif
  • 开关宏，我们通常会隔离外部的配置。内部使用 XXX_IS_ENABLE 宏进行判断，外部使用 XXX_ENBALE 或 XXX_DISABLE 进行配置。
  • 当默认值为 0 的时候，对外使用的是 XXX_DISABLE。默认值为 1 的时候，对外使用的是 XXX_ENBALE。用户可以很明显的了解到内部的默认配置。

数据类型类配置宏

c
// 外界配置 XF_HEAP_INTPTR_TYPE宏
#ifndef XF_HEAP_INTPTR_TYPE
#define XF_HEAP_INTPTR_TYPE intptr_t
#endif

// 内部 typedef 可以帮忙检查宏是不是类型
// 同时在书写中 typedef 修饰的类型在代码提示中会被识别成类型而不是宏
typedef XF_HEAP_INTPTR_TYPE xf_heap_intptr_t;
  • 数据类型的配置一般会形如 XXX_TYPE 。

数据限制宏

c
// 限定用户配置在 0-10 之间
#ifndef XF_TASK_LEVEL
#define XF_TASK_LEVEL (5)
#else
#if (XF_TASK_LEVEL < 0) || (XF_TASK_LEVEL > 10)
#error "task must be 0-10"
#endif
#endif
  • 当配置的为具体数值时，如果希望用户的配置是一个范围，则会按照如上方式进行限制

选项型配置

c

// XF_LOG_NEWLINE_LF 优先级大于XF_LOG_NEWLINE_CRLF 大于 XF_LOG_NEWLINE_NONE
// 都没定义则是"\n"
#ifdef XF_LOG_NEWLINE
#error "user cant define this macro"
#endif
#if defined(XF_LOG_NEWLINE_LF)
#define XF_LOG_NEWLINE "\n"
#elif defined(XF_LOG_NEWLINE_CRLF)
#define XF_LOG_NEWLINE "\r\n"
#elif defined(XF_LOG_NEWLINE_NONE)
#define XF_LOG_NEWLINE ""
#else
#define XF_LOG_NEWLINE "\n"  // 什么都没定义的情况下默认配置
#endif
  • 选项类型的宏，如上述例子，用户可以通过定义，XF_LOG_NEWLINE_LF 或者 XF_LOG_NEWLINE_CRLF 或者 XF_LOG_NEWLINE_NONE 其中一个（多定义按照优先级来确定）。从而定义 XF_LOG_NEWLINE 的内容
  • 用户不能直接定义 XF_LOG_NEWLINE 。防止用户定义奇怪的内容。

配置项 ​

kernel 配置 ​

配置宏: XF_TASK_PRIORITY_LEVELS

功能：配置任务最高优先级，1 ~ 1024 之间

默认值：24

配置宏: XF_TASK_HUNGER_ENABLE

功能：是否启用任务饥饿机制

默认值：1

配置宏: XF_TASK_USER_DATA_ENABLE

功能：是否启用 user_data

默认值：1

port 配置 ​

配置宏: XF_TASK_TICKS_FREQUENCY

功能：对接定时器的滴答频率，单位为 Hz

默认值：1000

配置宏: XF_TASK_CONTEXT_TYPE

功能：设置上下文类型

默认值：无默认值，开启了 ctask 必须配置该选项

utils 配置 ​

配置宏: XF_TASK_MBUS_ENABLE

功能：是否打开 MBUS 功能

默认值：1

配置宏: XF_TASK_POOL_ENABLE

功能：是否打开任务池功能

默认值：1

内部公共配置 ​

配置宏: XF_TASK_CONTEXT_DISABLE

功能：是否打开 ctask

默认值：0

配置宏: XF_TASK_TIME_TYPE

功能：时间戳类型

默认值：uint64_t

优先级机制 ​

与 RTOS 的优先级不同，由于 xf_task 是协作式调度。故不存在 RTOS 中的抢占优先级。xf_task 优先级机制是一种协作式优先级，每次进入调度的时候，优先级提供给调度器一个选择哪个就绪任务运行的依据。

stm32 中有个功能叫优先级分组。其中有两种优先级，一个叫抢占优先级（Preemptive Priority）一个叫子优先级（Sub Priority）。抢占优先级类似 RTOS 里面的优先级，主要的特点是高优先级的会打断低优先级。而子优先级就类似我们说的优先级，只决定同时触发时谁先执行。

  • 优先级决定了当不同任务都处于就绪状态时，谁先运行
  • 即使优先级再高也要等到当前任务主动让出CPU才能运行
  • 优先级的数字越小优先级越高
  • 优先级可以通过配置项进行配置
  • 优先级可以由用户在运行时动态改变
  • 同优先级的任务遵循先入先出的原则

消息队列机制 ​

虽然 xf_task 是协作式调度，这就意味着他可以随便在不同任务间使用全局变量和静态变量，但是消息队列有时候会很好用。于是，我们的 xf_task 支持了两种消息队列机制。

普通消息队列 ​

普通的消息队列在任意的任务都能使用。这部分的代码与核心是解耦的。 所以可以单独拿出来使用。

API 展示 ​

  • 消息队列初始化：
C
xf_err_t xf_task_queue_init(xf_task_queue_t *const queue, void *data, const size_t size, const size_t count);
  • 重置消息队列：
C
xf_err_t xf_task_queue_reset(xf_task_queue_t *const queue);
  • 判断是否为空：
C
bool xf_task_queue_is_empty(const xf_task_queue_t *const queue);
  • 获取数据个数：
C
size_t xf_task_queue_count(const xf_task_queue_t *const queue);
  • 偷看第一个元素：
C
void *xf_task_queue_peek(const xf_task_queue_t *const queue);
  • 获取剩余空间：
C
size_t xf_task_queue_available(const xf_task_queue_t *const queue);
  • 发送数据：
C
xf_err_t xf_task_queue_send(xf_task_queue_t *const queue, void *item, const xf_task_queue_mode_t pos);
  • 删除第一个元素：
C
xf_err_t xf_task_queue_remove_front(xf_task_queue_t *const queue);
  • 接收一个元素：
C
xf_err_t xf_task_queue_receive(xf_task_queue_t *const queue, void *const buffer);

ctask 消息队列 ​

ctask 的消息队列，由于 ctask 可以保存上下文。所以在发送和接受又会有 timeout。 阻塞期间不会耽误别的任务执行。 其 API 参考：ctask 的函数及其用法

时间触发和事件触发 ​

xf task 基本上是可以基于时间触发和事件触发。

时间触发

时间触发在不同的任务中的表现不同：

  • ctask：ctask中 的 delay 就经典的时间触发，当然还包括 ctask 版本的消息队列的超时部分
  • ntask：ntask 中的 delay 也是时间触发。
  • ttask：ttask 的定时器周期是时间触发。

事件触发

相比于时间触发，事件触发则有一个明显的函数：

c
xf_err_t xf_task_trigger(xf_task_t task);

该函数是异步的，调用后不会立即执行该任务，等当前任务主动释放 CPU 的时候才会被触发，触发后任务从阻塞态进入就绪态。 用户可以通过该函数触发任何任务，除此之外还有些隐藏的调用：

  • ctask：ctask 中消息队列接收到消息后会通过事件触发被阻塞的任务
  • ntask: ntask 中 xf_ntask_yield() 会短暂让出 CPU。

另外，ttask 如果主动调用 xf_task_trigger() 函数，不会消耗其循环次数。

紧急任务机制 ​

紧急任务不是一个新的任务。是由原先的任务通过函数：

c
xf_err_t xf_task_set_urgent_task_with_manager(xf_task_manager_t manager, xf_task_t task, bool force);
// or
xf_err_t xf_task_set_urgent_task(xf_task_t task, bool force);
  • 将已有的任务设置为紧急任务，该紧急任务会在下次调度的时候被优先执行(非优先级)。
  • 紧急任务运行完毕后，紧急状态则会被解除。
  • 当有多个任务被设置为紧急任务时，如果启用 force ，则会使用最设置任务为紧急任务。如果不启用 force，则会返回 XF_ERR_BUSY 告诉设置失败。

任务饥饿与饥饿度 ​

任务饥饿 ​

由于协作式任务的优先级不能进行抢占。所以，从理想的角度，每个任务不能占用过长的时间。这会导致很多进入就绪任务无法进行执行，以 ntask 为例子。遇到某种算法占用过长时间，我们需要利用：

c
xf_ntask_yield()

短暂让出 CPU。 即使这样，也会出现低优先级任务就绪中迟迟无法执行。全都是高优先级任务在执行。 这种情况下，我们称低优先级任务为“饥饿”状态。

饥饿值机制 ​

当任务开启 XF_TASK_HUNGER_ENABLE 时，任务可以使用：

c
void xf_task_feel_hungery_enable(xf_task_t task, uint32_t hunger_time);

函数开启饥饿值机制。当任务的超时时间大于指定的饥饿时间，则饥饿的任务会自动上升一个临时优先级直至任务得以执行。该机制主要保证任务不会永远出于饥饿状态。 如果取消紧急任务可以使用如下函数：

c
void xf_task_feel_hungery_disable(xf_task_t task);

同步/异步的发布订阅机制 ​

虽然 xf_task 是协作式调度，这就意味着他可以随便在不同任务间使用全局变量和静态变量，但是发布订阅机制有时候确实很方便。于是，我们的 xf_task 支持了同步和异步两种发布订阅机制。

同步发布订阅 ​

C
#define TOPIC_ID 1 // 随便给一个id号

void bus_cb(const void *const data, void *user_data)
{
    int num = *(int *)data;
    printf("data:%d\n", num);
}

void task_pub(xf_task_t task)
{
    static int num = 1;
    num++;
    // 同步发送（快，但是会阻塞本任务）
    xf_task_mbus_pub_sync(TOPIC_ID, &num);
}

void app_main()
{
    // 注册 topic
    xf_task_mbus_reg_topic(TOPIC_ID, sizeof(int));
    // 订阅 topic
    xf_task_mbus_sub(TOPIC_ID, bus_cb, NULL);
    // 创建一个任务，定时发布消息
    xf_ttask_create_loop(task_pub, (void *)1, 1, 2000);
}

同步发布订阅是在消息发布的时候立即去执行订阅者这边的回调。 它的优势就是处理速度会很及时，但是如果订阅者过多，或者处理时间过长。此时就会阻塞当前任务的执行。

异步发布订阅 ​

C
#define TOPIC_ID 1 // 随便给一个id号

void bus_cb(const void *const data, void *user_data)
{
    int num = *(int *)data;
    printf("data:%d\n", num);
}

void task_pub(xf_task_t task)
{
    static int num = 1;
    num++;
    // 异步发送（慢，但是不会阻塞本任务）
    xf_task_mbus_pub_async(TOPIC_ID, &num);
}

void app_main()
{
    // 注册 topic
    xf_task_mbus_reg_topic(TOPIC_ID, sizeof(int));
    // 订阅 topic
    xf_task_mbus_sub(TOPIC_ID, bus_cb, NULL);
    // 创建一个任务，定时发布消息
    xf_ttask_create_loop(task_pub, (void *)1, 1, 2000);
}

异步发布订阅在发送的时候并不会直接进行触发，而是将发送的消息保存起来后触发内部的 ttask 任务。 然后，等待当前任务执行完。则进行异步回调的执行。

注意：目前的发布订阅机制仅服务于默认的任务管理器。自定义的任务管理器尚且不支持

API 展示 ​

  • 注册 topic：
C
xf_err_t xf_task_mbus_reg_topic(uint32_t topic_id, uint32_t size);
  • 注销 topic：
C
xf_err_t xf_task_mbus_unreg_topic(uint32_t topic_id);
  • 异步发布消息至 topic：
C
xf_err_t xf_task_mbus_pub_async(uint32_t topic_id, void *data);
  • 同步发布消息至 topic：
C
xf_err_t xf_task_mbus_pub_sync(uint32_t topic_id, void *data);
  • 订阅指定 topic：
C
xf_err_t xf_task_mbus_sub(uint32_t topic_id, xf_task_mbus_func_t mbus_cb, void *user_data);
  • 取消订阅指定 topic：
C
xf_err_t xf_task_mbus_unsub(uint32_t topic_id, xf_task_mbus_func_t mbus_cb);

任务池和任务回收机制 ​

当我们大量且多次的创建和删除任务，有可能会导致内存的碎片化。所以，我们对现有的xf_task 设计了任务池机制。

C

xf_task_pool_t tpool = NULL;

static void ttask(xf_task_t task)
{
    static int num = 0;
    num++;
    // 不断的创建任务（由于任务池的存在，所以不会申请内存，反而会回收已经使用完的任务）
    printf("ttask:%d\n", num);
    if (num < 5) {
        xf_task_init_from_pool(tpool, ttask, (void *)1, 1);
    } else { // 创建五次后删除任务池
        xf_err_t err = xf_task_pool_delete(tpool);
        if (err == XF_OK)
        {
            printf("delete tpool\n");
        }
    }
}

void app_main()
{
    tpool = xf_ttask_pool_create(MAX_WORKERS, 1000, 1);

    // 通过任务池创建 ttask 任务
    xf_task_init_from_pool(tpool, ttask, (void *)1, 1);
}

任务池有以下功能：

  • 任务池可以创建 ctask、ntask 和 ttask 任务池。
  • 任务池创建好后，可以分别从不同的任务池里初始化任务
  • 当任务删除时，任务进入回收
  • 任务池中没有任务则会返回 NULL

API 展示 ​

默认任务管理器创建任务池 ​

  • 创建 ttask 任务池：
C
xf_task_pool_t xf_ttask_pool_create(uint32_t max_works, uint32_t delay_ms, uint32_t count);
  • 创建 ntask 任务池：
C
xf_task_pool_t xf_ntask_pool_create(uint32_t max_works);
  • 创建 ctask 任务池：
C
xf_task_pool_t xf_ctask_pool_create(uint32_t max_works, size_t stack_size);

任意任务管理器创建任务池 ​

  • 创建 ttask 任务池：
C
xf_task_pool_t xf_ttask_pool_create_with_manager(uint32_t max_works, xf_task_manager_t manager, uint32_t delay_ms, uint32_t count);
  • 创建 ntask 任务池：
C
xf_task_pool_t xf_ntask_pool_create_with_manager(uint32_t max_works, xf_task_manager_t manager);
  • 创建 ctask 任务池：
C
xf_task_pool_t xf_ctask_pool_create_with_manager(uint32_t max_works, xf_task_manager_t manager, size_t stack_size);

任务池操作函数 ​

  • 删除任务池：
C
xf_err_t xf_task_pool_delete(xf_task_pool_t pool);
  • 从任务池中初始化任务：
C
xf_task_t xf_task_init_from_pool(xf_task_pool_t pool, xf_task_func_t func, void *func_arg, uint16_t priority);

裸机和多线程中移植 ​

在 XFusion 中，我们可以随意使用 xf_task 。 另外，xf_task 也支持独立移植。接下来，介绍如何在裸机和多线程中独立的移植 xf_task

手把手教你裸机移植（stm32） ​

1. 提供一个基础移植工程 ​

我们利用 STM32CUBEMX 配置一个 HAL 库工程。

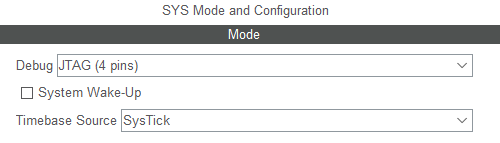

xf_task_port_debug_setting

这里配置 debug （根据自己手上调试器不同自行更改）

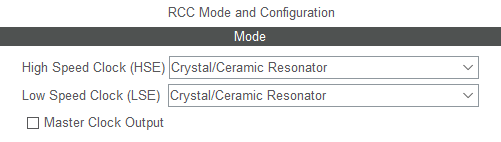

xf_task_port_clock_setting

这里配置时钟为外部时钟

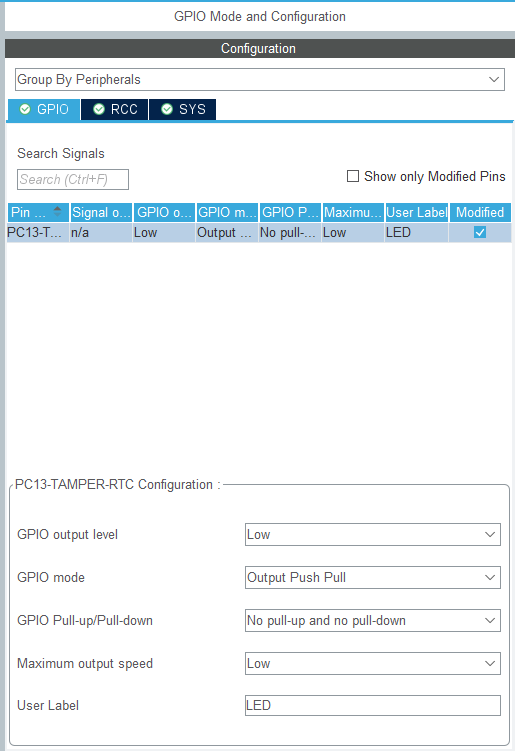

xf_task_port_gpio_setting

配置 PC13 为推挽输出，方便后续用它做 led 闪烁验证移植完成

xf_task_port_cpu_clock_setting

配置 cpu 主频为 72 MHz 。

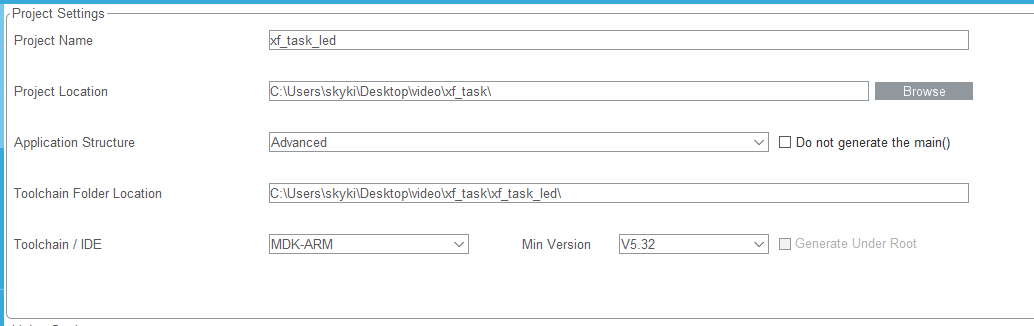

xf_task_port_project_setting

设置导出工程，这里导出 mdk 工程。

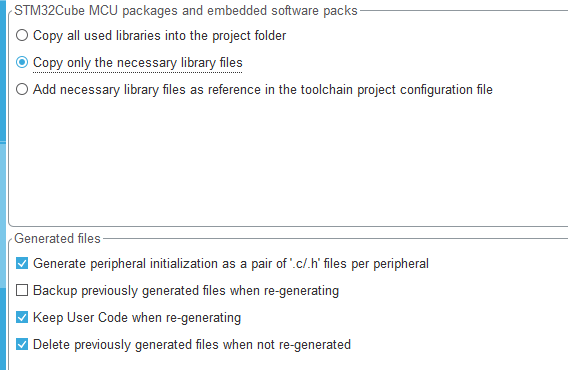

xf_task_port_generator_setting

让生成的工程更加简洁。

编译后，无报错，无警告，表示成功。

2. 将 xf_task 加入工程 ​

找到你导出的工程，进入工程目录。利用 git clone 下载 xf_task 和 xf_utils

shell
git clone https://github.com/x-eks-fusion/xf_task.git
git clone https://github.com/x-eks-fusion/xf_utils.git

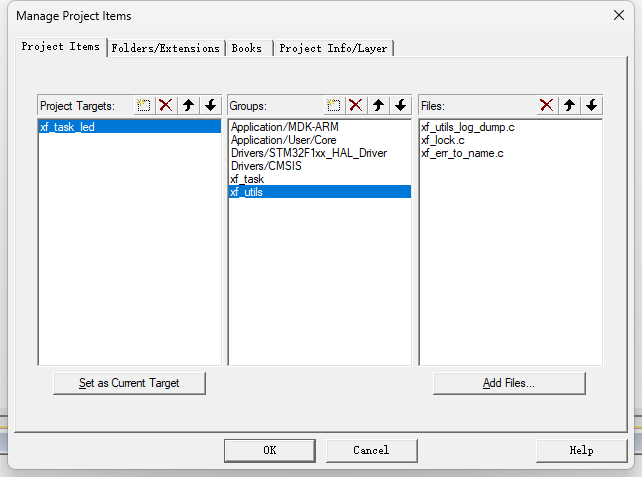

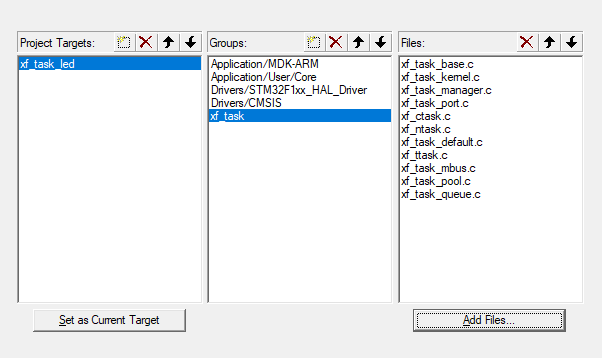

xf_task_port_add_filesxf_task_port_xf_task_projectxf_task_port_xf_utils_project

添加 xf_task 到工程里面去

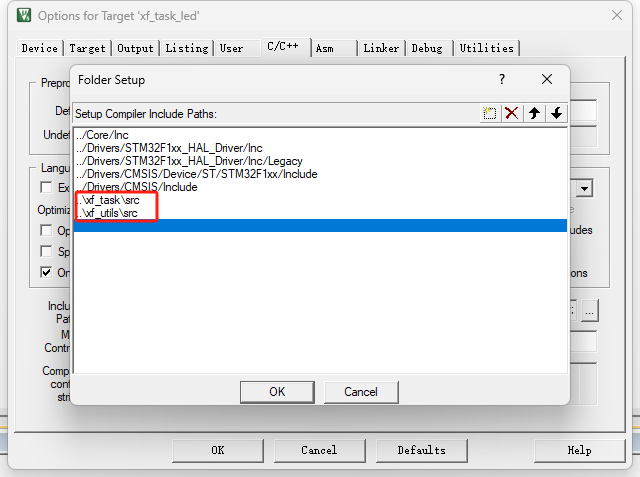

xf_task_port_add_include_path

添加 src 到 include path 中

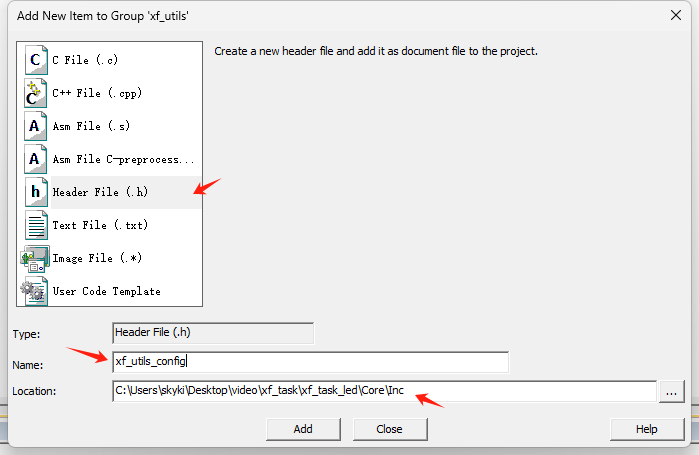

xf_task_port_add_task_user_settingxf_task_port_add_utils_user_settingxf_task_port_close_attr_setting

添加用户配置项, xf_task 配置项可以保持默认。xf_utils 的配置项关闭 XF_ATTRIBUTE_ENABLE （改功能需要 gnu 且 xf_task 中没用到）和 XF_LOG_LEVEL （减少占用）。

3. 添加移植代码 ​

xf_task_port_add_head

首先，添加头文件。

xf_task_port_tick_func

然后，添加对接 ms 级时间戳的函数。

xf_task_port_task_init

调用函数对接时间戳并初始化默认的任务管理器。

xf_task_port_manager_run

调用默认管理器进行调度

4. 添加 ttask 任务翻转 LED ​

xf_task_port_ttask_func

写一个任务用于循环翻转 LED

xf_task_port_ttask_create

在 main 中创建一个 ttask

多线程移植 ​

在多线程中，不同的线程可以运行不同的任务管理器。需要注意如下几个点：

  • 每个线程都可以创建属于自己的协程任务管理器
  • 不同任务管理器之间需要通过协程间通讯
  • 目前发布订阅只能在默认的调度器中使用 同步异步的发布订阅机制
  • 除了默认任务管理器，其余创建则需要 xxx_with_manager 版本的函数
